前言

北京大兴国际机场被称为“新世界七大奇迹”之首,总投资 800 亿元,占地面积 140 万平方米,预计年客流吞吐量 1 亿人次,飞机起降量80万架次,实现了高铁地铁飞机交汇互通,让中国的交通史掀开了新的篇章。

大兴国际机场以其极具未来科技感的外观、融合中国传统和时代特色的内部装饰、以及便捷的枢纽设施功能刷爆了全球机场行业的朋友圈。除此之外,大兴机场安全、智能、人性化的运行、服务和管理能力和背后支撑的智慧科技更为全球机场、乃至交通、旅游行业所关注。大兴机场全方位打造了全球空港最醒目、最具理论和技术创新性的、以数字化转型为本质的“智慧机场”样板工程。

界面简介及效果预览

HT for Web 自主研发了强大的基于 HTML5 的 2D、3D 渲染引擎,在 2D 组态 和 3D 组态 上,Hightopo(以下简称 HT )的 HT for Web 产品有着丰富的组态可供选择,本文将运用 HT 丰富的 2D、3D 组态搭建出北京大兴机场 3D 可视化,以展现被誉为“世界第七大”奇迹之首的北京大兴国际机场的耀眼与魔幻。

总览-min (1)

系统分析

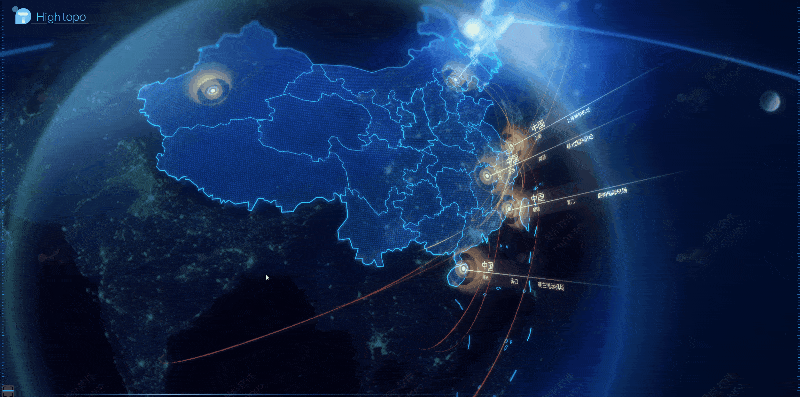

界面一:国内各大机场发出的国际航线

整个场景支持旋转、平移和视角缩放,满满的科技感。以国内各大国际机场为起点的各路国际航线连接着世界各大洲,更能显示出中国与世界密不可分的联系。

国际航线-min

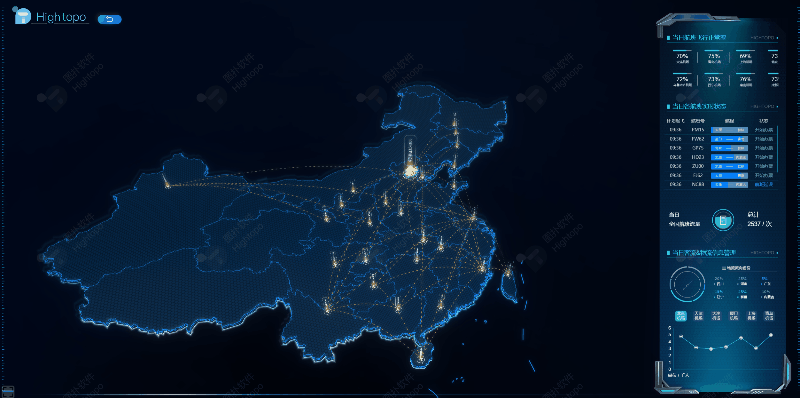

界面二:航班运行态势综合可视化呈现

界面展示了以北京大兴机场为中心的国内各大航班线路交织,四通八达的场景,其中加入了航班流动效果来增加场景的丰富性。

可视化数据面板则滚动展示了国内各大机场的航班信息,包括当日航班飞行正常率、各航班实时状态、全国航班流量以及客流&物流信息管理等。这些信息有助于监控人员提前预判空侧的运行能力。同时,计算和判断航班的预达时间保障航班的进程和效率。

国内航线

 界面三:北京大兴机场三维仿真

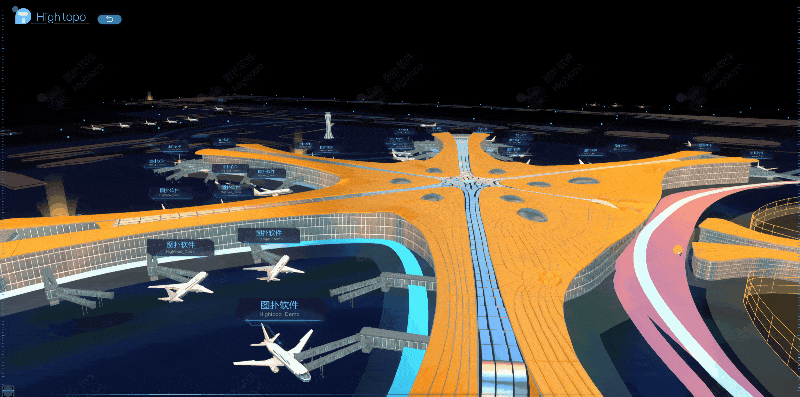

1、建筑外观仿真

北京大兴国际航站楼是世界首个“双进双出”的航站楼,采用中央放射的五指廊构型。在与实际建筑完全一致的前提下,我们对机场进行了的数字化高精度的3D仿真,并进行了可视化展示。视角可随意切换,从空中鸟瞰宛如一只耀眼的凤凰,当抵近航站楼的中心位置,呈现在人们眼前的是一个规模宏大的六芒星构型。每个细节尽收眼底,充分展现了大兴国际机场瑰丽造型和气势恢宏。

外观-min

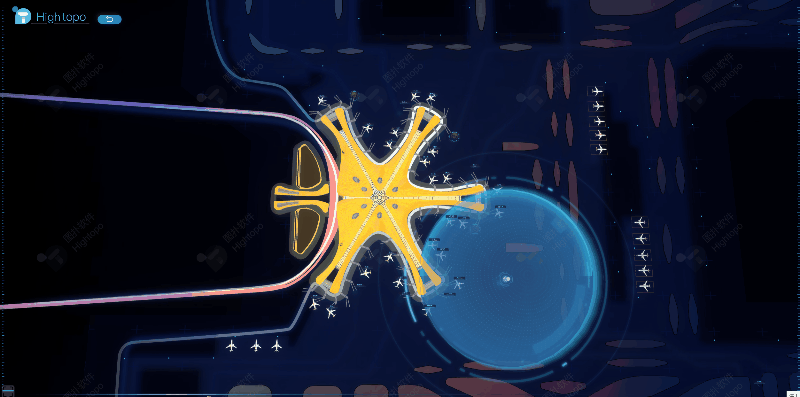

2、机坪运行场景

机坪是飞行区供飞机上下旅客、装卸货物或邮件、加油、停放或维修使用的特定场地。我们运用 3D 可视化技术模拟了飞机停靠在航站楼和机坪内,以及飞机出港离港的行驶过程,同时还加入了机场跑道助航灯动画,高还原度仿真展示了机坪内的工作场景。

机坪运行场景

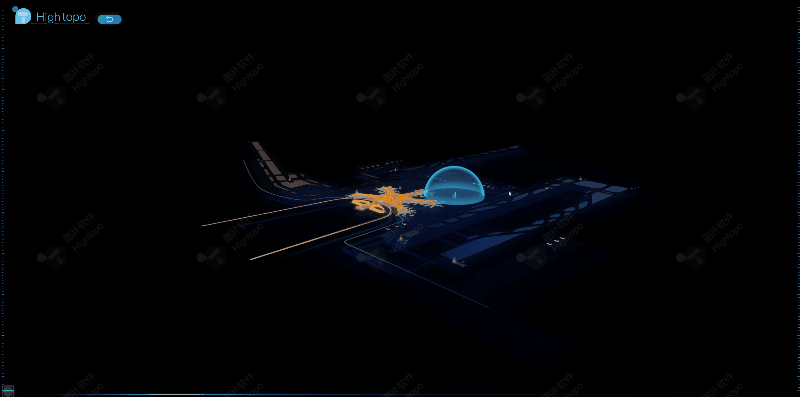

3、塔楼监测扫描动画

在机场飞行区内,被誉为“凤凰之眼”的西塔台,负责航班起降、地面滑行等空管指挥重任。我们对塔楼扫描监测这个动作进行了可视化处理,可以直观的看到塔台的工作状态。

塔楼监测扫描

实现价值

北京大兴国际机场作为数字化兴起背景下的交通枢纽,3D 可视化融入“智慧机场”建设中,用以提升机场运行效率、旅客服务水平以及安全保障水平,形成完整的旅客服务价值链,并为各方创造新的盈利增长点,打造民航机场智慧标杆,带动全行业共同推进智慧机场建设。

基于3D可视化技术,联合云计算、大数据、物联网平台等建设,可以多方面展示大兴机场的智慧:

1)机场运维管理可视化
包括机场三维全景、机场站坪监测、机场机位分析、场站雷达范围可视等功能,协助管理者掌控机场的整体态势,保障机场的运行效率和资源管理。
2)航班运行进程可视化
以大兴机场为中心,展示和该机场相关联的全国航班通航状态,支持对航班计划执行中的各要素进行可视分析;为保障航班安全运行提供数据保障,提升航线规划效率;为机场进、离港排序以及协同管理提供决策支撑。
3)应急指挥调度
结合机场航班流量趋势与机位资源利用情况进行数据分析,实现机场航班流量预测与延误、高峰时段预警、大面积航班延误事件预警等突发事件的数据预警告警功能。为机场资源优化提供有力依据。可以协助各联动单位开展突发事件的处置工作,为管理者提供及时有效的应急决策支持。



总结

北京大兴国际机场是世界规模最大的单体机场航站楼,也是世界施工技术难度最高的航站楼,在不到5年的时间里就完成预定的建设任务,顺利投入运营,展现了中国工程建筑的雄厚实力,充分体现了中国精神和中国力量。作为 20 年内全球范围规划新建设的最大机场之一,北京大兴国际机场“五纵两横”的地面交通网、“四进四出”的空中航班波……这些,必将再次吸引世界目光,注目她的优雅起飞。通过多年的积累,HT 还拥有许多其他优秀的三维可视化案例,可以上官网查询更多案例。

2019 我们也更新了数百个工业互联网 2D、3D 可视化案例集,在这里你能发现许多新奇的实例,也能发掘出不一样的工业互联网:https://mp.weixin.qq.com/s/ZbhB6LO2kBRPrRIfHlKGQA

同时,你也可以查看更多案例及效果:https://www.hightopo.com/demos/index.html





(另:案例中的面板参数体现均为虚拟数据,可根据实际项目进行同步更改。文章部分内容参考自网络资料。)
