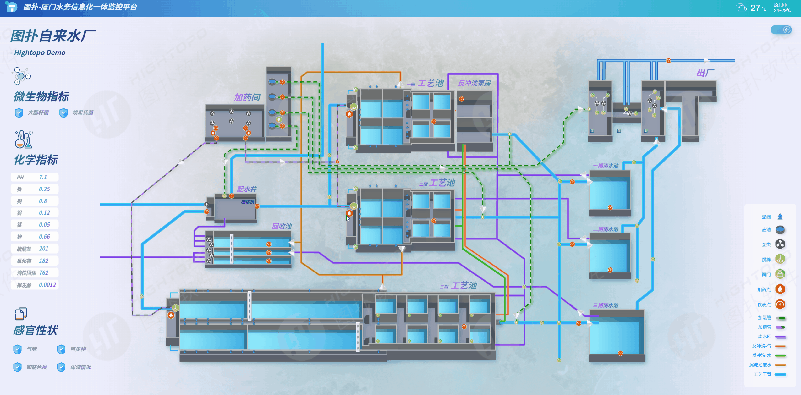

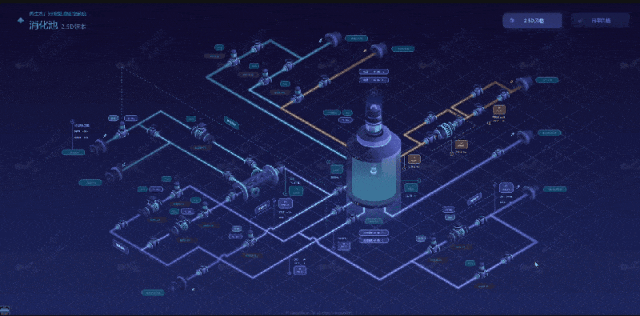

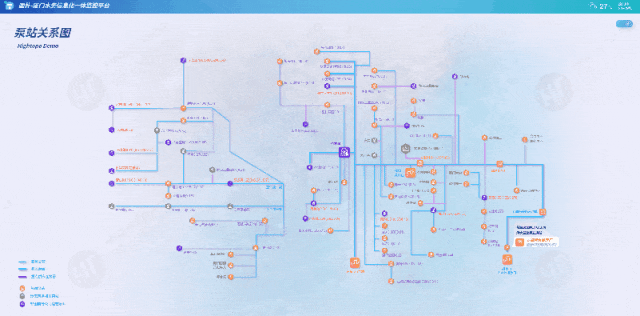

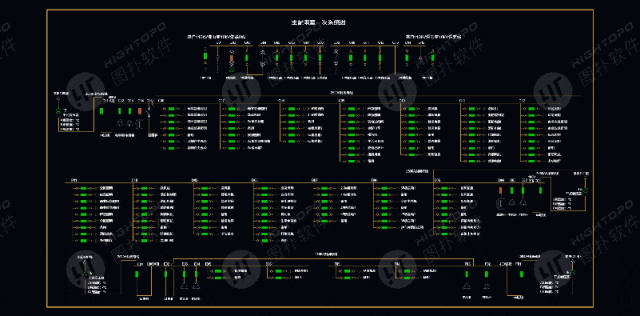

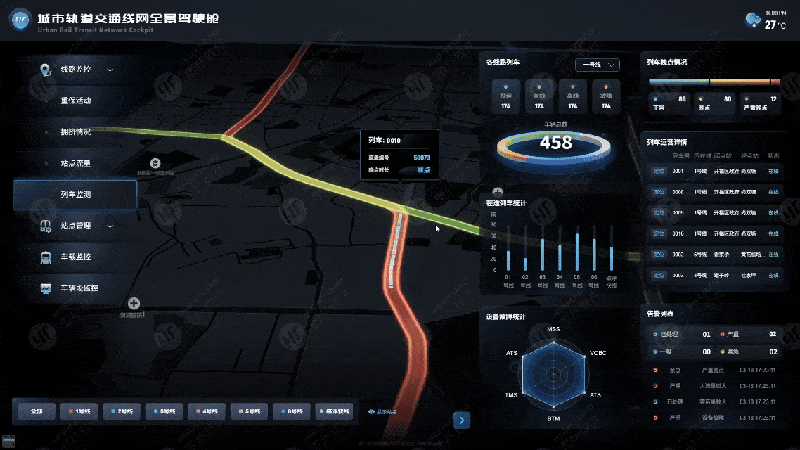

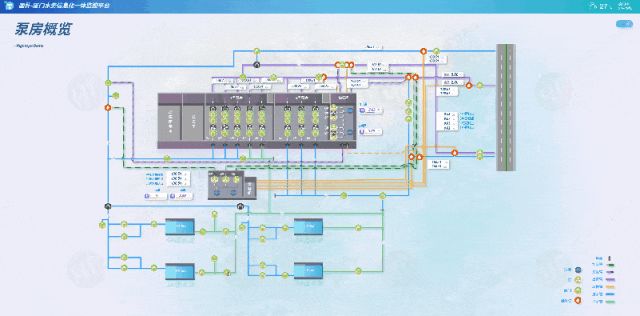

拓扑图作为抽象化的关系表达工具，以节点与连线为核心元素，可直观呈现各领域复杂系统的关联网络，清晰揭示系统内部结构、层级依赖与业务逻辑，为系统理解、运行管理及结构优化提供可视化支撑。
基础拓扑仅通过节点与连线可表达基础连接关系，但视觉上无法直观呈现连接类型、数据流向、业务属性等扩展信息。因此在实际工程应用中，需通过图标、文本、标注等形式对连线信息进行增强表达，完整呈现系统运行逻辑与实时状态。

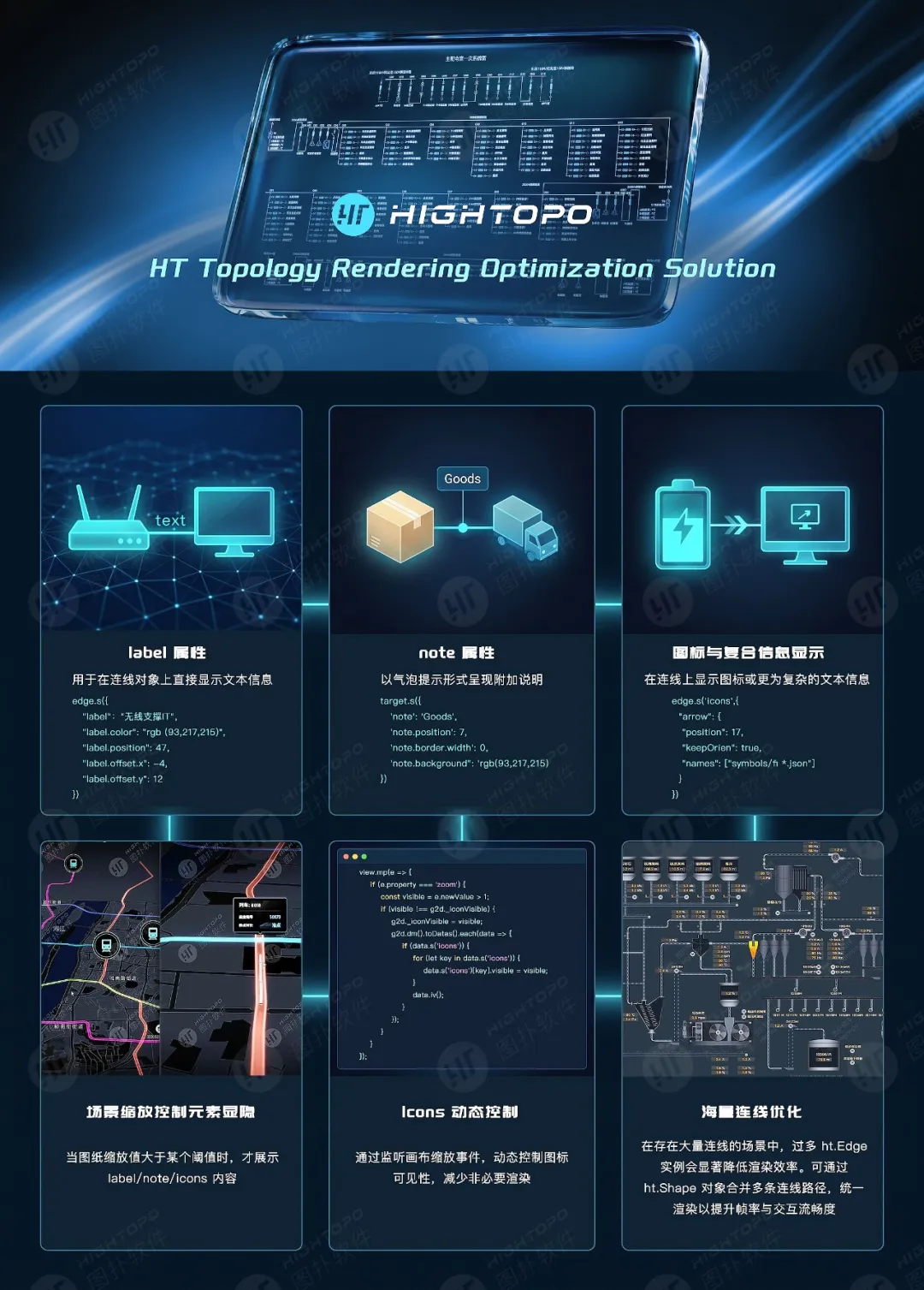

01 连线信息显示实现方式
在 HT 可视化框架中，节点与连线分别通过 ht.Node 与 ht.Edge 对象进行建模。针对连线信息展示需求，平台提供多种标准化实现方式。

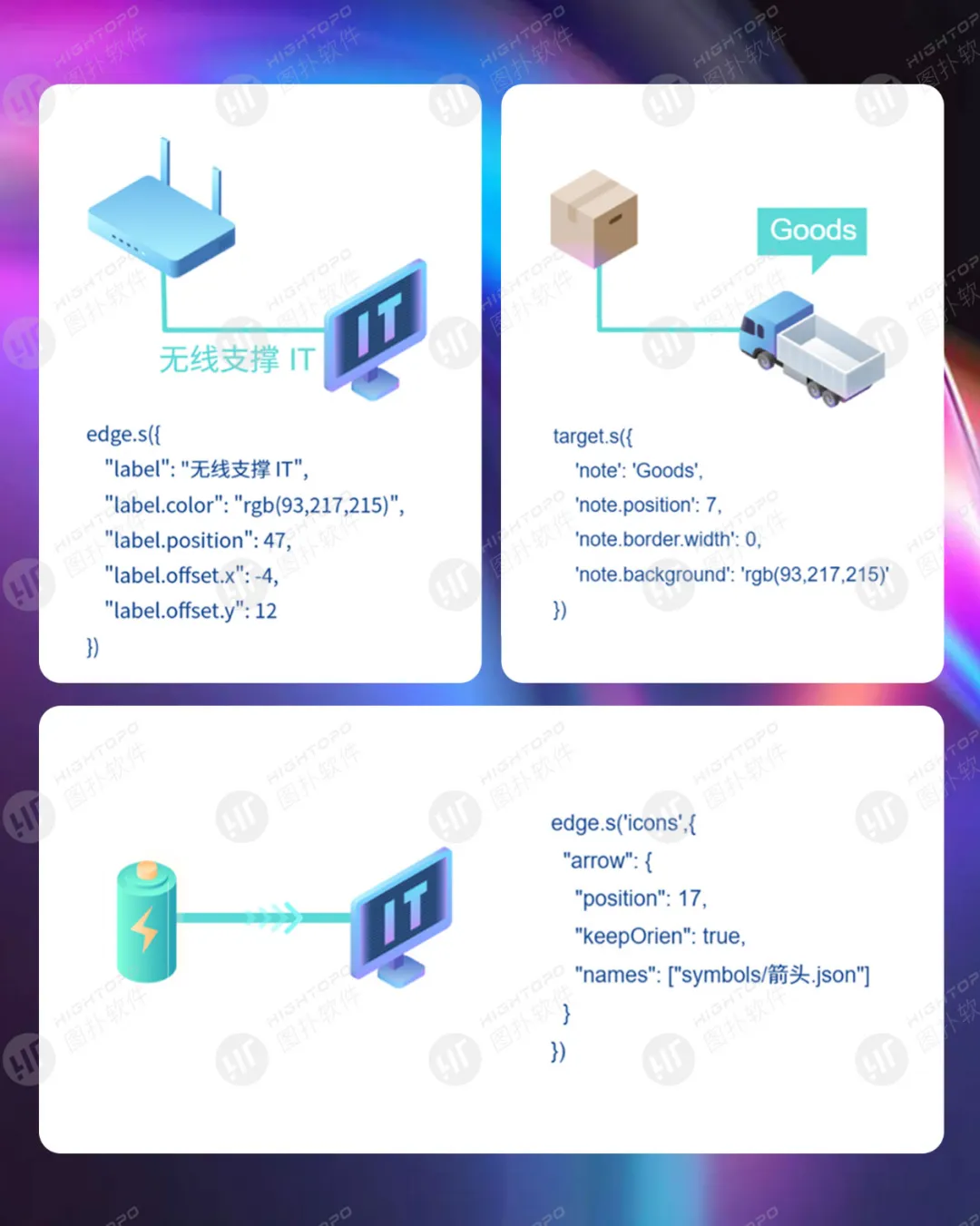

基础文本标注
- label 属性
用于在连线对象上直接显示文本信息，是最常用的文本标注方式。
edge.s('label', '文本信息');- note 属性
以气泡提示形式呈现附加说明，常用于状态标注、简要提示等场景。
edge.s('note', '文本信息');- 图标与复合信息显示
如需在连线上显示图标或更为复杂的文本信息时（如状态图标、数据流向符号），通常可以使用连线上的 icons 属性表示。
edge.s({
"arrow": {
"position": 17,
"keepOrien": true,
"names": [
"symbols/拓扑图/arrow.json"
]
}
});
除此之外，当连线信息内容较多的情况，还可以选择直接在页面中添加图标节点来展示信息，这类节点可通过 node.setHost(edge) 吸附在对应连线上。
02 大规模拓扑性能影响分析
在大型系统可视化场景中，大量文本、图标及自定义节点的叠加显示，会带来：
- 渲染负载提升：过多绘制元素增加画布绘制压力，导致交互卡顿、帧率下降。
- 信息密度过载：视图元素过于密集，关键信息难以辨识，影响可视化可读性与决策效率。
针对上述问题，HT 拓扑缩放自适应渲染方案，根据视图缩放程度动态控制非必要元素的显隐，平衡信息完整性与渲染性能。
拓扑图渲染实现方案
01 场景缩放控制元素显隐
对于大图纸，用户通常需要放大到一定程度才能看清连线 / 节点的详细信息。因此可设置：当图纸缩放值大于某个阈值时，才展示 label/note/icons 内容。
在 HT 的视图组件 ht.graph.GraphView（2D 图纸）和 ht.graph3d.Graph3dView（3D 场景）中，提供了 isNoteVisible 和 isLabelVisible 方法用于控制 label 与 note 的显示逻辑。
- Label 与 Note 动态控制
在 2D 图纸中，默认当图纸缩放值（zoom）小于 0.15 时，会自动隐藏所有 label 和 note。如需自定义逻辑，可重写这两个方法。
view.isLabelVisible = function (data) {
returnthis.getZoom() > 1;
};
- Icons 动态控制
通过监听画布缩放事件，动态控制图标可见性，减少非必要渲染。
02 基于图层管理的批量控制
在某些特殊场景下（如附加信息图标需显示在非常规位置），标准方式无法满足需求，可采用更灵活的方案：直接将 ht.Node 放置在连线附近，并可设置吸附于连线目标 / 起始节点。
node.setHost(target/source)对此类附加信息节点，同样可根据缩放程度控制显示，实现步骤如下：
- 创建自定义图层
const layer = g2d.getLayers();
layer.push({
"name": "newLayer",
"visible": true,
"selectable": true,
"movable": true,
"editable": true
});- 绑定附加信息节点至图层
node.setLayer('newLayer');- 根据缩放控制图层可见性
g2d.mp(e => {
if (e.property === 'zoom') {
const visible = e.newValue > 1;
if (visible !== g2d._layerVisible) {
g2d._layerVisible = visible;
const layer = g2d.getLayers();
layer[1].visible = visible;
}
}
});
03 海量连线优化：ht.Shape 合并渲染
在存在大量连线的场景中，过多 ht.Edge 实例会显著降低渲染效率。可通过 ht.Shape 对象合并多条连线路径，统一渲染以提升帧率与交互流畅度。
■ 实现逻辑
- 遍历数据模型，筛选所有连线对象；
- 提取各连线起点、拐点与终点坐标；
- 构建统一路径并赋值给 ht.Shape；
- 隐藏原连线，使用 Shape 替代渲染。
■ 核心代码
// 过滤数据模型，获取所有 edges
const edges = dm.toDatas((d) => {
return d.getClassName() === 'ht.Edge'
})
// 创建 ht.Shape 节点
const shape = new ht.Shape();
let points = [];
let segments = [];
let edgeColor = edges.get(0).s('edge.color'),
edgeWidth = edges.get(0).s('edge.width');
// 遍历所有的 edge，获取点位信息
edges.each((edge) => {
const edgeInfo = view.getEdgeInfo(edge);
if (!edgeInfo) return;
let edgePoints = [];
edgePoints.push(edgeInfo.sourcePoint);
if (edgeInfo.points) {
edgePoints = edgePoints.concat(edgeInfo.points.toArray());
}
edgePoints.push(edgeInfo.targetPoint);
points = points.concat(edgePoints);
edgePoints.forEach((item, i) => {
segments.push(i === 0 ? 1 : 2);
})
edge.s('2d.visible', false) // 将 edge 设置为不可见
})
// 设置 shape 的点位和样式
shape.setPoints(points)
shape.setSegments(segments);
shape.s({
"shape.background": null,
"shape.border.width": edgeWidth,
"shape.border.color": edgeColor
})

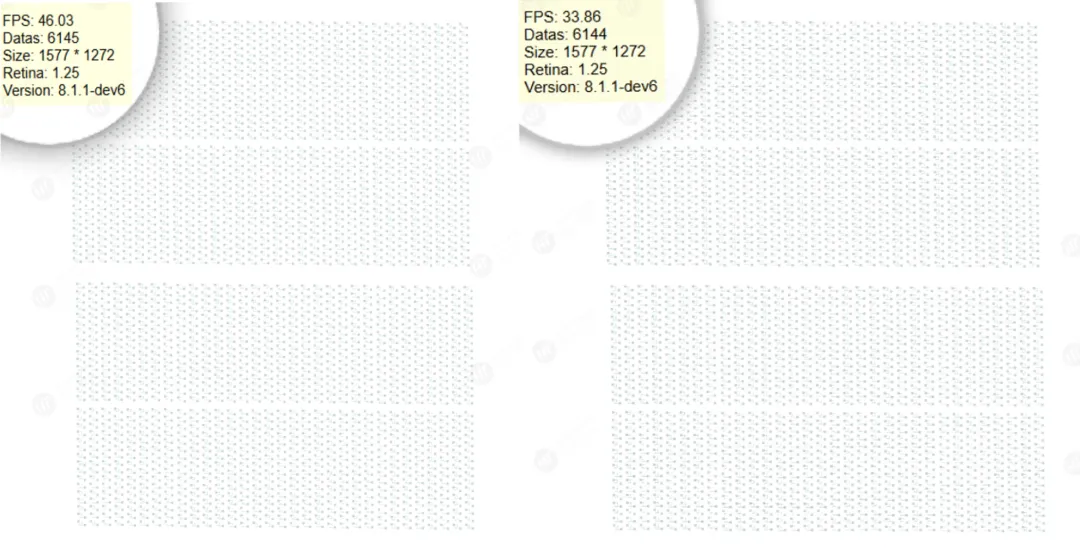

dm.add(shape);■ 性能对比
在约 2048 条连线的测试场景中，合并渲染可显著提升高密连线场景下的运行性能。
总结
本文介绍了 HT 平台下拓扑图连线信息的标准化展示方案，以及针对大规模拓扑场景的性能优化策略：
- 基础信息可通过 label、note 快速实现文本标注；
- 复杂图标与流向信息可通过 icons 或自定义节点扩展；
- 大规模视图采用自适应缩放渲染，根据缩放动态控制元素与图层显隐；
- 海量连线场景使用 ht.Shape 合并路径，降低实例数量，提升渲染效率。
实际开发中，可结合项目业务需求、视图复杂度与性能指标，灵活选用或组合使用上述方案，实现可视化效果与运行效率的最优平衡。
