上篇・执笔｜图扑 Canvas UI，搞定海量控件流畅渲染

写代码的人都有一种朴素的惰性：优先复用现成的，避免重复造轮子。

当初图扑软件计划从零搭建专属 Web UI 组件库，内部最先提出质疑的，正是我们团队自己。

本文会讲清这支“画布之笔”为何必须自研，再附上极简示例代码，带你上手实操。

01 先把你的白眼接住

我猜你看到“又一套 UI 组件库”这几个字，心里已经泛起抵触。

「市面上前端组件库难道还不够多？按钮、输入框、表格、下拉框开源方案随处可见，随便挑一个成熟方案不香吗？图扑何必重新开发？」

我们十分理解这份疑问，其实立项之初，我们内部也有同样的顾虑。

如果现有组件能满足需求，没人愿意从头打磨文本录入这块硬骨头。光标闪烁、文本选中、中文输入法候选框，任意一处细节，都足够耗费大量开发精力。（剧透一下：这类复杂底层能力 HT UI 并未全部自研，后文会讲到框架如何巧妙兼容原生能力。）

但痛点，恰恰藏在大家总想复用现成方案、避免从零开发的固有思路里。

市面上绝大多数 Web UI 库，本质上都是在 DOM 这套基础架构上叠加封装。

单个按钮对应一个 <button> 标签，一张表格由上千个 <td> 组成，一棵树形组件是层层嵌套的 <div>。这类库在常规表单后台中表现流畅，可如果你的项目并非简单管理系统，而是重型工具软件、低代码可视化搭建平台、在线 IDE、十万行级别的大型表格与树形结构、属性面板密集的专业编辑器这类产品，界面上同时存在数百上千个控件时，DOM 这套架构就会彻底承压过载。

02 重场景里，DOM 是怎么累垮的

深耕这类项目的开发者，大概率都踩过这些坑：

• 低代码搭建编辑器场景
  左侧组件树、中间画布主体、右侧整列属性面板，数百个控件同屏渲染。传统 DOM 方案中，每个控件都对应一组嵌套标签，浏览器仅维护这些节点的位置、样式、层级关系，就会占用大量 CPU 资源，极易出现设备风扇高速运转、页面卡顿的情况。
• 组件密集型工具软件场景
  工具栏、多页签、可拖拽面板、可拉伸分割条层层叠加。用户切换页签、拖拽面板、拉伸分割条的每一次操作，都会触发大范围的 DOM 回流（reflow）与重绘（repaint），操作拖拽延迟、画面卡顿掉帧，交互体验极差。
• 十万行级树表格场景
  仅将海量 <tr> 节点插入 DOM，就足以让浏览器严重卡顿，更无法保障流畅的滚动、展开、折叠交互效果。

这些场景的共性十分鲜明：元素数量多、状态变化频繁、且要求交互极致流畅。

DOM 天生适配“结构稳定、节点数量可控”的文档类页面。强行用它承载控件密集、交互频繁的重型界面，就好比让擅长写楷书的老先生去刷大面积墙面——不是能力不足，而是工具用错了场景。

图扑深耕专业工具软件研发多年，最常遇到的就是这种“控件密集、交互高频”的复杂界面场景。被实际业务场景倒逼之后，我们得出了一个简单直接的结论：

既然 DOM 堆叠的方式扛不住，那就直接改用 Canvas 绘制。

03 所谓“纯 Canvas”，到底纯在哪

我们以一个普通按钮为例，拆解两种实现方案的差异。传统 DOM 实现的按钮，结构十分繁琐：

一层 <button> 外层标签、多层 <span> 嵌套承载文字、大量 CSS 控制样式、搭配伪元素实现图标效果……仅仅一个按钮，就需要浏览器维护一整棵小型 DOM 子树。一千个按钮，就是一千棵独立的 DOM 子树。

而 HT UI 的实现逻辑完全不同：组件的所有视觉样式——边框、背景、文字、图标、选中态、禁用态，全部通过 Canvas 画笔实时绘制生成。打开 Chrome 开发者工具的 Elements 面板查看 HT UI 按钮，看不到繁杂的嵌套标签，只有极简清晰的几层节点：

• View（一个 <div>）
  组件最外层容器，负责页面占位与交互事件接收，通过 button.getView() 即可获取该节点；
• RootCanvas（一块 <canvas>）
  组件所有可视化内容，包括边框、背景、文字、图标，全部绘制于此；
• ContentDiv / ScrollBar / DisabledDiv
  分别为内容容器、滚动条、禁用遮罩，按需渲染、不冗余占位。

一句话定义这份“纯粹”：仅保留极简 DOM 壳子负责交互事件，所有视觉渲染工作全部交由 Canvas 承载。

这套方案直接将页面 DOM 节点数量缩减一个量级，大幅减轻浏览器渲染负担。这并非炫技，而是复杂密集界面场景倒逼出的最优解决方案。

这里必须坦诚划定技术边界（还记得开篇提到的剧透吗？）：唯一的例外是文本录入类组件。输入框、文本域等需要手动录入内容的组件，会嵌套原生 <input> / <textarea> 标签，专门承接光标渲染、文本选区、中文输入法交互等能力。这类组件的边框、背景、文字展示等视觉样式，依旧由 Canvas 绘制，真正承接键盘输入交互的，是原生 DOM 元素。

为何不全程纯 Canvas 实现？因为输入法（IME）是操作系统级的底层能力，强行用 Canvas 模拟光标、输入法候选框，不仅开发成本极高、兼容性差，还无法达到原生交互体验，得不偿失。

懂得适时取舍、精准妥协，也是技术研发的一种修养。除文本录入场景外，HT UI 所有组件的视觉效果，均由 Canvas 纯手绘实现。

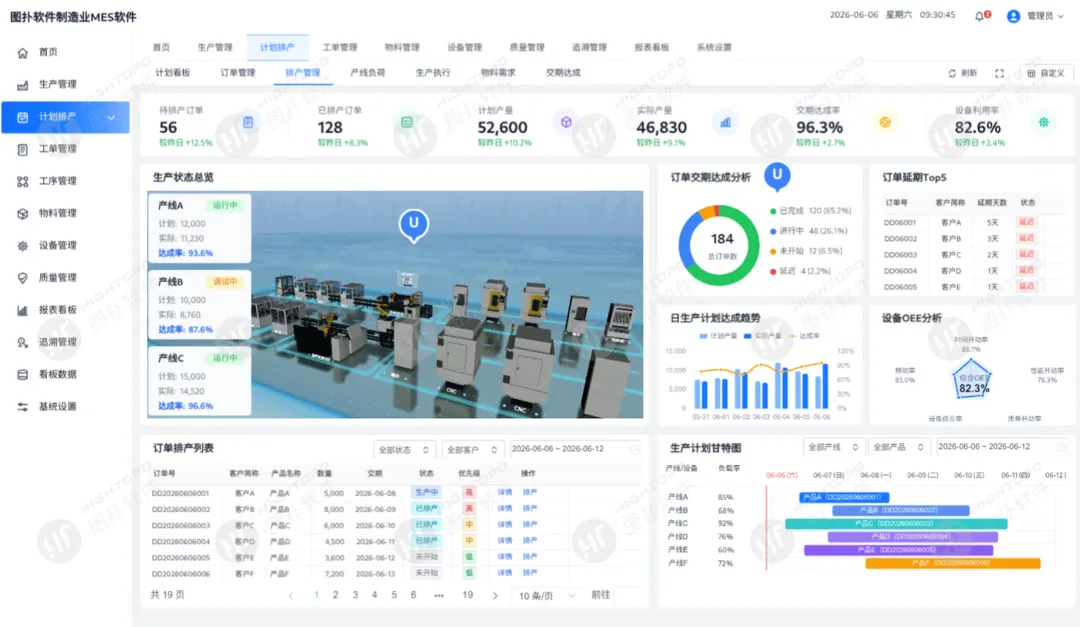

基于 HT UI 搭建的数据中台操作界面：大量表格、图表、控件同屏，纯 Canvas 绘制下依旧顺滑。

这里顺便分享一个实用调试技巧：所有 DOM 节点均挂载 ht 属性用于标识身份，例如按钮 View 节点会标注 ht-view ht.ui.Button。

若遇到界面异常（如按钮不显示、样式错乱），可通过两步快速定位问题：先检查 DOM 壳子是否存在，存在则说明布局正常，问题出在绘制逻辑；不存在则是 DOM 布局层级出现异常，无需盲目排查海量标签。

04 性能这件事，打个不一样的比方

只说“性能更快”太过笼统，等于是在耍流氓。下面我们用通俗的类比，让大家直观理解性能差异的核心原理。

想象一块白板，上面要呈现一千个图形。

DOM 方案，如同往白板上粘贴独立磁贴。每个图形都是一块独立磁贴，可单独拖拽、叠放、改样式，灵活性高，但弊端极其明显：白板需要逐个记录每一块磁贴的位置、层级、边界信息。磁贴数量越多，白板的承载压力越大，挪动单块磁贴，还可能引发周边大面积磁贴错位、重排。

纯 Canvas 方案，则是直接用画笔在白板上绘制图案。一千个图形，终究只是白板上的一片笔迹；需要修改局部内容时，仅擦除对应区域、局部重绘即可。无论绘制十个还是一千个图形，白板始终是唯一的载体，无需逐个记录元素信息，仅需管控“当前帧需要刷新的区域”。

落地到实际开发中：HT UI 重绘时，仅会刷新产生变化的“脏区域”，通过一次 requestAnimationFrame 完成所有绘制更新，无需遍历、处理成千上万个 DOM 节点。

节点数量恒定、绘制刷新范围可控，这就是 HT UI 在重场景下依旧稳帧流畅的底气。

当然，客观来说，无需神化这套能力：如果只是开发仅有几张表单的常规后台管理系统，HT UI 的高性能优势完全无法发挥，实属大材小用。但只要你的界面存在“元素密集、状态多变、交互频繁”的特点，这套 Canvas 绘制架构的优势就会彻底凸显。

05 上手体验：极简代码快速落地

理论铺垫再多，不如实战验证。下面用最简示例，直观感受 HT UI 的上手门槛。首先引入两个文件：

<script src="ht.js"></script>
<scriptsrc="ht-ui.js"></script>

随后，仅需 5 行代码，即可实现一个可点击的功能按钮：

// 创建按钮实例
var button = new ht.ui.Button();
button.setText('Hello World');

// 绑定点击监听事件
button.on('click', function (e) {
    alert('Hello World');
});

// 挂载至页面：左上角定位，宽高自适应内容
button.addToDOM(window,{ x: 10, y: 10, width: 'wrap_content', height: 'wrap_content' });

注意代码中的 wrap_content 机制，熟悉 Android 开发的开发者会十分熟悉，即“包裹内容自适应尺寸”，按钮宽高由内部文字、内容自动适配。HT UI 刻意沿用业界成熟的命名规范与设计范式，降低学习成本，首次使用也能凭直觉上手。

06 两块基石：Border 与 Drawable

想要自定义按钮样式、实现个性化皮肤，需要先了解 HT UI 的两大核心基础能力：Border（边框）与 Drawable（可绘制对象）。前者统一管控组件边框样式，后者负责实现组件背景、图标等视觉内容。二者均为接口，内置丰富的默认实现，无法满足需求时，可直接继承拓展、自定义绘制逻辑。

先看背景样式配置。仅 1 行代码，即可将按钮背景设置为圆角纯色样式：

// ColorDrawable：纯色背景 + 自定义圆角半径
button.setBackground(new ht.ui.drawable.ColorDrawable('#1ABC9C', 6));

Drawable 体系支持丰富的绘制能力。其中 ImageDrawable 专门用于图片渲染，内置 fill、uniform、centerUniform、center、cover 五种图片拉伸模式（默认 centerUniform），一键即可实现图片铺满、等比缩放、居中展示等常见效果。

除此之外，NinePatchImageDrawable（九宫格拉伸）更是适配各类异形组件的利器。移动端开发者对此并不陌生：通过九宫格机制，可实现图片四角固定不变、中间区域自由拉伸的效果，气泡弹窗、按钮背景、圆角面板等组件，靠一张素材图即可适配所有尺寸，极大精简资源文件。HT UI 的九宫格格式与 Android 原生规范基本一致，支持通过官方 draw9patch.jar 工具快速制作适配素材。

// 九宫格背景：四角固定不变，中段任意拉伸无模糊失真
view.setBackgroundDrawable(new ht.ui.drawable.NinePatchImageDrawable('test.9.'));

边框能力同样具备高度开放性。内置边框样式可满足绝大多数常规场景；若需要实现异形、个性化边框，只需继承 ht.ui.border.Border，重写 getLeft/getRight/getTop/getBottom 方法定义边框宽度，并重写 drawBorder 方法即可自主绘制。绘制前需通过 g.beginPath() 开启独立路径，既能保障绘制性能，又能避免样式串色，这也是 Canvas 绘制的基础规范。

这种“内置能力全覆盖、拓展接口全开放、支持全权接管绘制逻辑”的设计，正是后续文章要拆解的“组件丰富度”与“样式百变适配能力”的核心根基。

一支笔好不好，不只看它自带多少颜料，更看你想调配独特色调时，它会不会把你束缚。

07 这一篇，请记住三句话

• HT UI 并非传统的 DOM 组件库，它将所有视觉渲染能力交由 Canvas 实现。极简 DOM 壳子承接交互事件，Canvas 画笔全权负责视觉呈现。
• 它为高密度、高复杂度界面场景而生。重型工具软件、可视化搭建平台、大数据表格与树形结构、多控件密集编辑器，控件越多、交互越密集，性能优势越突出。
• 它极致降低开发与上手成本。五行 Hello World，贴近直觉的命名规范、开放完备的拓展接口，性能强劲却极易上手。
