图扑虚拟现实解决方案,实现 VR 数智机房

By | 2022年12月9日

如今,虚拟现实技术作为连接虚拟世界和现实世界的桥梁,正加速各领域应用形成新场景、新模式、新业态。

效果展示

图扑软件基于自研可视化引擎 HT for Web 搭建的 VR 数据中心机房,是将数据中心的运营搬到  VR 虚拟场景。以数据中心实际场景为基础,1:1 复原了具有更好视觉感知的轻量化数据中心机房环境。VR 虚拟场景内三维立体的呈现出机房内资产、容量、动环、设备等关键要素,搭配图扑 HT 独具创新的 VR 手电筒透视巡检功能,为多项业务信息提供实时采集、处理、监控、透视业务,帮助运维人员准确掌握业务的动态运行情况及空间分部特征。

在虚拟场景中,用户可以打破现实当中成本的限制,对多种设计思路、检修方案、运维流程进行模拟试验,从而保证方案的先进性和可靠性,完成从宏观到微观的综合考量。

系统分析

VR 交互模式

VR 本质在于创造一个虚拟的三维交互场景,借助特殊的硬件设备,为用户提供跨时空的、有自然交互的多维虚拟空间。将 VR 头盔作为显示终端,配合使用 VR 手柄、传感器、无线套件等操作工具,通过 VR 将机房内的 3D 场景呈现在 VR 头盔内。

基于 WebXR 标准,实现用户通过 VR 设备与虚拟机房环境中的各类设备,进行语言、手势、行走等实时交互操作,及 360° 全方位自由漫步。通过在图扑软件 VR 场景内沉浸式体验,能集中感受机房资产布局、气流组织、高效运维等互动演示,打造身临其境的沉浸感。现已适配 HTC Vive、Oculus、Qeust2、Pico 等各种 VR 设备。

漫游巡检

用户通过佩戴 VR 设备,在虚拟空间内进行自由走动、飞行漫游巡检,以第一人称视角浏览机房内部空间陈设,或依照设定的线路对所需监管设备进行依次巡检或循环执行。支持从任意角度查看设备实时运行态势、告警信息、气流分布等变化。

用户将手柄视作双臂,按动手柄切换至相应的楼层和房间。

VR 资产管理

数据中心机房内部资产设施种类繁杂且数量庞大,传统“见招拆招“式运维方法,制约着机房日常运维和故障检修业务的高效开展。

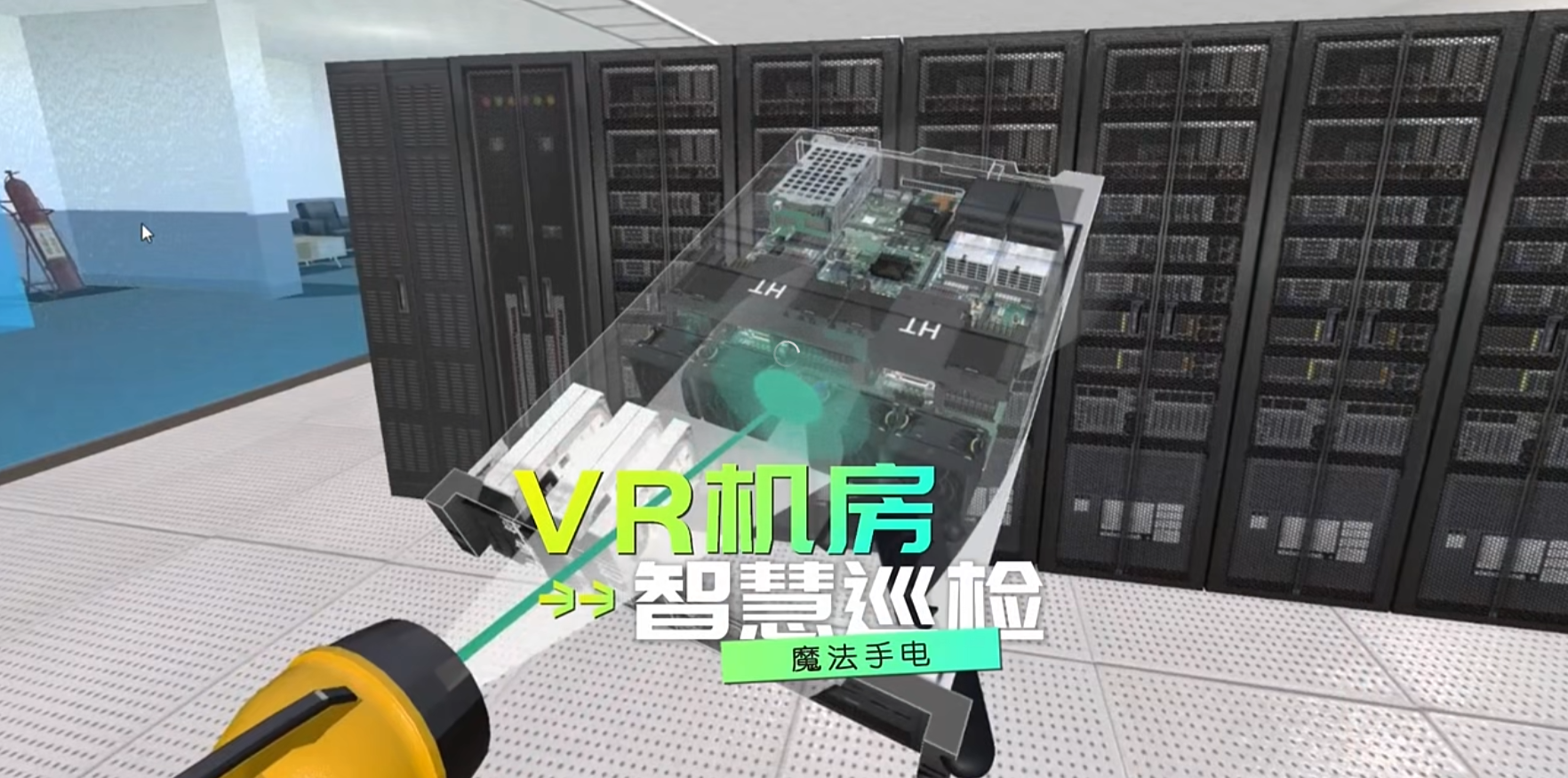

图扑软件运用自研引擎强大的渲染技术,打造独具创新性的 VR 手电筒透视巡检功能。场景中 VR 手柄切换成手电筒,当光照扫射到的指定区域时,即可立体透视内部服务器、交换机、路由器等 IT 资产设备,清晰呈现相应的空间分布和运行状态。

通过手柄点选、拖动、拉伸等手势操控,将选中的目标设备拉拽到眼前。选择前、后、左、右、上、下等任意角度,配合手电筒光照,对设备内部的 CPU、硬盘、光驱、内存、风扇等硬件结构,展开多视角、立体化、集约化地细微观察。

无需打开柜门,也能轻松让被遮挡的资产设备直观呈现精准定位,且支持反复拆解和调试修正,缩短巡检时间和维修周期,打通由虚向实、由实向虚的双向通道,从而大幅提升作业感知质量和稳健性。

将 2D 面板联动三维场景,实时显示机柜名称、机柜编号、IP 地址、设备数量等属性信息,实现用户端到端的 IT 可视性,通过近距离清晰掌握各类设备位置和资产信息,精准审视数据中心全局景象。

VR 机柜管理

依托 VR 手柄点击任意机柜,进入单一机柜场景。用户可近距离查看服务器、通信设备、板卡、电源模块等设备信息。通过抓取、挪动等操作,对机柜内任意设备进行上下架处理、端口链路查询,或对资产对象的型号、位置、CPU 负载等信息,进行交互式调取查阅。支持自定义机柜颜色为用户打造专属的视觉体验。

场景中借助丰富的 2D 图形组件,实时显示设备的 CPU 温度、PUE、U 位、功耗等动态数据变化。同步采集机柜的资产编号、网口信息、所属机架编号等多重信息,创建多参数实时在线监测,清晰地传达资产配置数据和属性。

服务器设备拆解演示

图扑软件选用设备拆解的形式,逐一呈现服务器的内部结构。该场景下通过 VR 进行展示,不但能帮助用户透彻掌握配置布局及作用,还能为员工培训、成员教学提供演示训练,通过手柄对设备内电源、CPU、硬盘等硬件进行抓取、挪动等操作,能够进一步加深成员们的学习记忆。

搭配面板阐述设备作用和功能。将复杂的内部空间清晰、直观地表达,满足用户从宏观到微观的全局监控可视化,以及强化成员对设备内部运转常态的认知水平。

VR 容量管理

平台支持通过底层应用接口,将监测到的功耗、冷量、剩余空间进行同步上传,选以分类、组合、排序等 UI 组态风格,生成含有功率、承重、IP 地址等多要素 2D 可视化面板。在 VR 虚拟机房场景中,直接移步至相关机柜面前,即可浏览相应的电力、U 位、承重等资源利用情况,确保设备位置的存放空间得以优化。让系统量化分析取代用户的主观判断,实现一眼望穿数据特性,以实现更佳的容量规划。

图扑软件支持自定义风格、布局、菜单工具条等内容,能承载十万以上级别的 2D、3D、UI 的表格树通用组件图元量,满足海量物联网设备和数据场景需求。

VR 动环监控

动力环境监控系统主要针对机房内的空调、电源、蓄电池组、UPS、发电机等设备以及温湿度、烟雾、漏水、门禁等环境变量,实现遥控、遥信、遥测、遥调等功能。

当面对海量、多源、异构动环数据,以往传统的人工运维方式常常会造成整体监控不完善、异常发现不及时、时间原因不明确以及控制决策无体系的问题。图扑软件基于 WebXR 技术,对仿真数据中心机房环境与设备,建立直观的动态交互管理,进一步催化数据中心机房的运行和维护,从被动人工看守运维模式转向集中控制管理模式。

VR 动力设备管理

用户按动 VR 手柄,场景即可进入一层。VR 头盔内映入眼帘的则是,图扑利用自研图形引擎 HT for Web 强大的渲染功能,数字孪生的蓄冷罐、冷水泵、风冷主机等制冷系统,以半透明设计方式,突显制冷系统风管、空调、给水管等设备的结构特征和实时运行态势。

同样将数字孪生后的蓄电池组、UPS、发电机等设备透明化,配合富有科技感的线框风格,方便用户透过 VR 头盔查看内在布局结构。

用户无须常驻控制室内控制场景,即使身在异地,也能通过 VR 设备走进虚拟空间,对机房各区域设备的运行状态展开全面立体地观察,最终达到远程巡检的目的。由此一来,将大幅度降低用户对于海量动环信息的认知负载,减轻用户维护负担,完善用户掌握全局信息的能力。

VR 门禁管理

系统支持绑定机房门禁系统、IP 对讲、视频监控、入侵防盗报警等管理功能。在 VR 虚拟机房中,用户按动手柄,将发出的手柄射线对准门禁面板,即可获取门禁状态、区域位置、刷卡次数、通行时间等动态数据。实现远程无人值守管理,节约人力资源。

当使用 3D 可视化调度大屏时,图扑软件自研图形引擎 HT for Web 同样支持无缝融合 HTML5 各项多媒体功能,联动各安防子系统,对公共、办公、设备间等全区域展开安防动态监测,并对各区域的视频设备进行了定位以及运行状态的监测。支持叠加 HT 视频融合技术,将现场监控到的门禁、人员、机柜、设备等 2D 图像融合到场景的 3D 模型中,为操作员提供直观的视频图像和简单的视图控制。

VR 气流管理

通过对接气流传感器、差压式空气压力传感器等装置,将获取到的机房内现有气流组织,在虚拟机房内进行 CFD 气流组织仿真模拟,动态气流能帮助用户估测机房运行的气流变化,及时发现局部热点现象。通过 HT 引擎的核心功让用户在 VR 空间内自由探索,近距离感受风速、风量、温度场的参数变化情况。

VR 告警管控

图扑软件支持整合数据中心机房各部门现有系统的数据资源,根据覆盖的各业务领域,建立相应的阈值告警触发规则,针对各类焦点事件的运行态势展开实时监测。

根据识别到的故障信息或异常操作,系统可快速定位故障源头,指引用户前往虚拟空间内告警闪烁位置进行故障排查,同时弹出告警参数面板,依照空间、层级、结构等维度,协助用户从关键指标、报警信息、历史回溯等多层面,进行研判分析。

图扑软件数据中心机房 VR ,将数万平米的实体空间搬到线上,生动详实地展示呈现。运用全新的 720° 全景技术,融合虚拟现实仿真、实景三维建模、多元交融互动等前沿科技手段,以构建集中监控、智能操作、科学决策的全生命周期运维能力为基准,塑造全新的机房监控形象。

图扑软件(Hightopo)研发了众多智慧机房 VR 可视化解决方案。

形成了一张张具有主题性 “一张图”决策模式的全景可视化感知和监控,提供面向优化机房配置的推演预测以及多模态检索服务。

总结

IDC 行业,作为数字新基建的重要组成部分,不仅是促进数字经济发展的重要引擎,更是践行“双碳”责任的重要抓手。

因此,亟需以研发新一代可视化、数字化、智能化的数据中心机房管理平台为前置条件,以支撑经济社会产业联结、创新融合、数智转型为导向,以人工智能、虚拟现实 VR、5G 等应用需求为牵引,集聚多源异构数据,应用绿色低碳技术,革新算力服务模式,构建集约化、规模化、智能化的数据中心机房产业体系。图扑软件将持续深耕,助力营造更好的 VR/AR 生态。

图扑软件作为坚持自主创新的国家级高新技术企业,不但提供 VR/AR 可视化技术,还提供 BIM、GIS、XR、MR 、2D 组态/3D 组态等 Web 可视化应用解决方案。

其自研核心引擎 HT for Web 支持提供图形化组态 SCADA 能力,以及构建 PaaS 、SaaS 层面低代码、零代码物联网 IoT 平台。早已应用于智慧城市、园区、楼宇、工厂、智能制造、水务、能源、光伏、风电、电力、新基建、运维、政务、交通、医疗、金融、科研等各个领域。
